Замена регулятора мощности конфорки Gorenje с фишками на регуляторы без фишек

Ранее на плитах GORENJE со стеклокерамической варочной поверхностью устанавливались регуляторы мощности конфорки 156003. Сейчас эти переключатели не выпускаются. Официальной заменой этого регулятора является регулятор мощности 50.87021.001 (код детали 716269)

Замена регулятора мощности конфорки 156003 на регулятор 716269

ВНИМАНИЕ Если вы не уверены в своей квалификации, доверьте замену переключателей специалисту по ремонту электроплит. Все действия при самостоятельном ремонте делаются на ваш страх и риск, автор статьи ответственности за ваши действия не несёт.

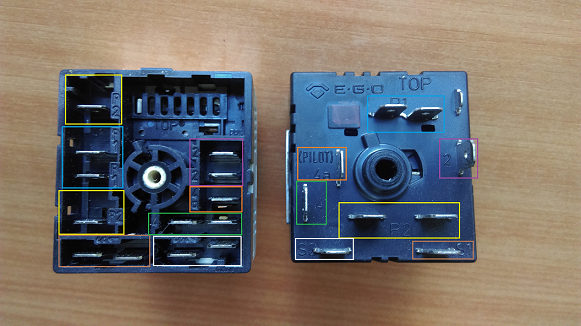

Все маркировки на старом и новом регуляторе совпадают ( S1, S2, P1, P2, 2, 4,..). Разница лишь в их расположении.

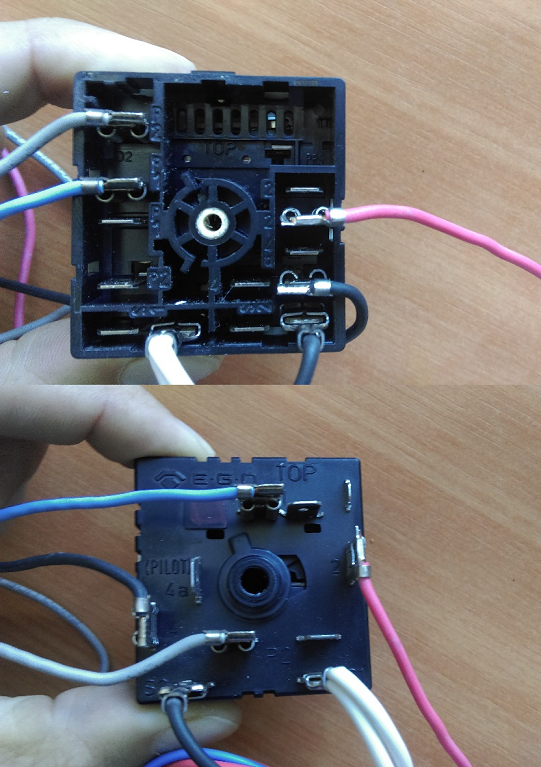

Для перестановки контактов необходимо раскрыть пластиковые корпуса фишек и изъять контакты. И подключить согласно маркировке.

Комментарии

Радик

купил переключатель, а контакты все по другому..., ну думаю.. лоханулся..., и нахожу эту информацию...! спасибо огромное..!

Сергей

Спасибо. Все понятно.

Петр

Очень хорошая информация, большое спасибо автору. Автор тудолюбивый, не поленился обозначить зоны контактов разными цветами. Хочу добавить, что на стеклокерамических печах также присутствуют двухзонные конфорки, когда одна конфорка находится внутри или сбоку другой и включаются последовательно от одного переключателя. Эти переключатели имеют более сложную конструкцию и выходят из строя быстрее, как это произошло у меня. В таком случае надо добавить ещё 3 контакта 4а, Р1 и Р2. Ещё раз благодарю за полезную информацию.
